1、輸送能力大。該系列斗式提升機是國內同類提升機中相近結構尺寸輸送量最大的提升機,提升量為50m3/h~500m3/h。
2、提升范圍廣。這類斗式提升機對物料的種類、特性要求少。不僅能提升一般的粉料、小顆粒料,而且可提升磨琢性較大的物料,要求溫度≤200°C。
3、驅動功率小。采取流入式喂料、誘導式卸料,大容量的料斗密集型布置。在物料提升時幾乎無回料和挖料現象,因此無效功率少,比環鏈提升機節省功率30%。
4、提升高度高。采用板鏈式高強度鏈條,在額定輸送量下提升高度可達60米。
5、操作、維修方便,易損件少。
6、本斗式提升機結構鋼性好,精度高。機殼經折邊和中間壓凸,經焊接后,剛性好且外觀漂亮。綜合成本低,密封性能好,節能環保且維護少。

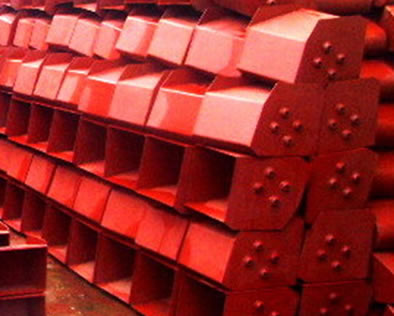

1、運行部件:由料斗和套筒滾子鏈組成;
2、驅動裝置(左、右裝配):由驅動平臺、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成;

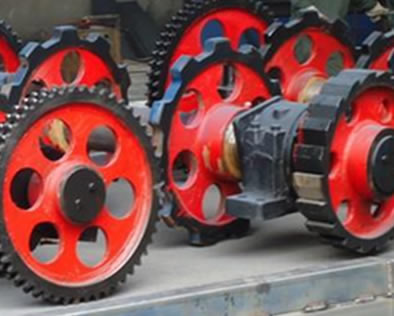

3、上部裝置:上部機殼、上罩、卸料口、上軸裝置、逆止器;
4、中部機殼:標準節(2m)和非標節(1~1.5m),包括帶檢視門的中間節;
5、下部裝置:下部機殼、進料口、尾軸裝置、張緊裝置。
規 格 | 最大提升量(m3/h) | 料斗容積(L) | 運行部件重(Kg/m) | 最大鏈速(m/min) | 物料最大塊度(mm) | ||||
占百分比% | |||||||||
10 | 25 | 50 | 75 | 100 | |||||
NE50 | 60 | 14.8 | 69.58 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE100 | 171.2 | 32.5 | 106.0 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE100/D | 148.6 | 29.6 | 116.0 × 2 | ||||||
NE200 | 228.3 | 83.8 | 113.6 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE200/D | 198.1 | 69.8 | 125.0 × 2 | ||||||
NE300 | 285.4 | 120.8 | 121.3 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE300/D | 147.6 | 104.8 | 134.0 × 2 | ||||||
NE400 | 364.0 | 235.6 | 208.9 × 2 | 66.26 | 50 | 40 | 30 | 25 | 20 |
NE400/D | 317.1 | 203.0 | 217.3 × 2 | ||||||
