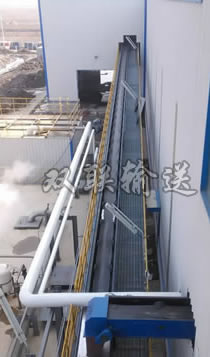

啞鈴式托輪皮帶機是一種新型的帶式輸送設備,該機采用了啞鈴式單個托輪,替代了傳統的三組托輥形式。用于粉狀、顆粒狀及小塊狀物料的水平或一定范圍的傾斜輸送,與傳統的托輥皮帶機和刮板輸送機相比,具有結構緊湊、傳動可靠、能耗較低、輸送距離遠、維護方便等優點。托輥與輸送帶密封在箱體內運行,托輥軸承安裝在箱體外側,使軸承的加油和更換變得方便。無需下托輥,輸送帶回程在箱體內的耐磨板上滑行,大大減少了轉動件數量,使物料密封運行。該機運載量大,可露天作業,不撒料,不揚塵,起到了保護環境的作用。
啞鈴式托輪皮帶機工作原理為:輸送帶繞過頭部驅動滾筒和尾部改向滾筒,其承載段支撐在單個托輪上,而不是普通托輥輸送機的三輥式托輥,回程段直接在殼體底板上襯高分子板,支撐回程皮帶的由傳統的回程托輥改為高分子板;物料經加料裝置加到輸送帶上后,隨輸送帶一起運動到頭部卸出。其優點在于可實現多點進料和多點卸料,且運行平穩可靠、維修方便。啞鈴式托輪皮帶機主要由輸送帶、驅動裝置、傳動滾筒、改向滾筒、托輪、殼體、安全保護裝置、罩蓋、支撐架、頭架、尾架、張緊裝置等組成。
啞鈴式托輥皮帶機通常用于港口或糧食倉儲作業,玻璃粉料上料系統。為使其達到連續作業,使用效率高,且輸送量大的作業效果,要求設備具有較高的運行可靠性。
該系列產品具有運行故障點少、運轉噪音低、使用壽命長、運行平穩可靠、可多點進料或卸料、能耗低等優點;設備全程密封,特別實用于輸送環境要求較高的物流場所,且傳動部件全部外置,便于檢修及保養。
具體特點如下:
1、 頭輪采用包膠工藝,增大摩擦系數,防止皮帶打滑、跑偏,提高傳動效率,主動滾筒、被動滾筒、張緊滾筒均經過靜平衡及動平衡校驗,出口處設有專用“犁”型物料清掃裝置,以保證輸送物料能全部卸入機頭漏斗,尾部回程膠帶的上方設有“V”形清掃器,以便清掃輸送帶截段的物料。
2、 承載層采用啞鈴式單托輥結構,傳動部件外置,以便于維修;回程采用無托輥結構方案,上、下層輸送帶與外界隔絕,防塵效果好。
3、 尾部采用密封型自清式返料裝置,從根本上解決尾部積料問題,以達到設備全程塵封效果。
4、 進料口設有對中可調街緩沖擋板,使物料下落到輸送帶上時能對中堆積,并降低物料對膠帶的沖擊,在進料槽的兩側設有橡膠擋板以防止物料泄漏。
5、 底板及側板與輸送帶接觸部位均設置超高分子抗靜電、耐磨襯板、有效延長設備的使用壽命。
6、 輸送機的頭、尾部設置特有內置式(輸送帶)彈性防偏裝置。
7、 根據設備長度及使用條件,可采用獨特密閉伸縮螺桿張緊方式、固定軌道式重力張緊方式及滑軌小車式重力張緊方式,并設有張緊限位裝置。
8、 配設檢修口、觀察窗、防塵吸風口,附配測速、防堵等安全保護裝置。
9、 廣泛用于港口、碼頭、筒倉等大噸位、超長距離的水平或傾角小于15°的各種顆粒、片狀及粉狀物料的輸送??蓡闻_使用,也可多臺或與其它輸送設備組成水平或傾斜輸送系統。
參數 Data 型號Type |
帶寬 Belt width(mm) | 輸送量 Capacity(m3/h) | 帶速 Belt speed(m/s) | 頭輪直徑 Dia of Head Pulley(mm) |
FQ400 | 400 | 42~168 | 0.5~2.5 | Φ322~Φ635 |
FQ500 | 500 | 122~232 | 0.8~2.5 | Φ322~Φ635 |
FQ650 | 650 | 206~312 | 0.8~2.5 | Φ322~Φ635 |
FQ800 | 800 | 445~659 | 1.6~3.15 | Φ500~Φ800 |
FQ914 | 914 | 515~735 | 1.6~3.15 | Φ500~Φ800 |
FQ1000 | 1000 | 696~986 | 1.6~3.15 | Φ500~Φ800 |
FQ1200 | 1200 | 1048~1486 | 1.6~3.15 | Φ500~Φ950 |
FQ1400 | 1400 | 1427~2022 | 1.6~3.15 | Φ500~Φ950 |
