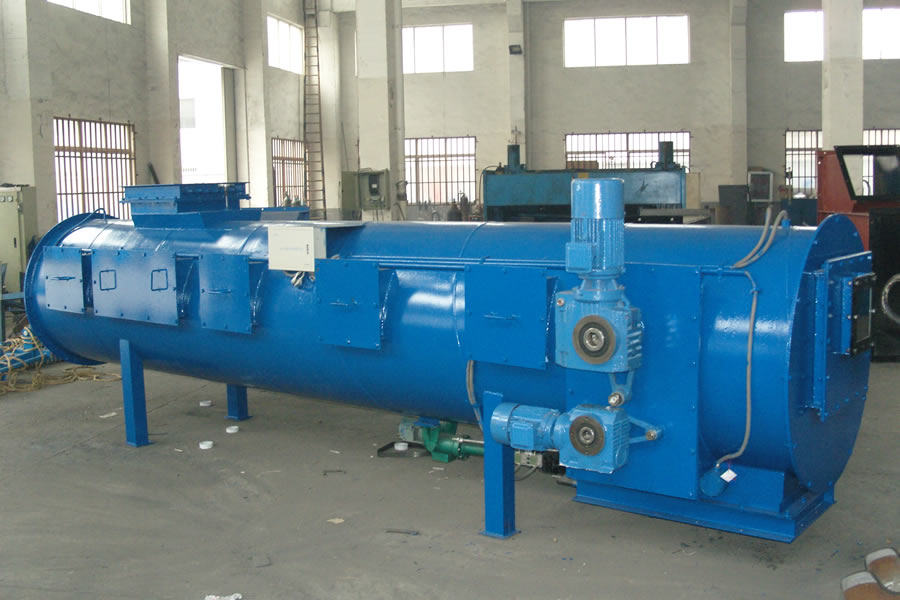

NJGC—30—500型定量給煤機,是我公司針對電站鍋爐的給煤要求研制的系列產品。 能對進煤量進行就地或遠程實時計量和控制。設備中用了諸多先進技術。稱重傳感器采用 激光點焊亢氮密封,保證其性能穩定可靠;稱重橋架采用雙橋托輥,使計量精度進一步 得到保證;驅動輪減速箱采用日本技術制造,體積小、功率高、便于裝卸:外殼采用全密 封結構,氣密性好、 耐正壓、防粉塵、保證環境清潔;稱重顯示控制儀采用中文菜單顯 示,便于操作,重要數據密碼管理,防止人為誤操作或作弊;顯示儀面板上裝有微型打 印機, 可隨時和定時打印有關數據,便于數據管理。

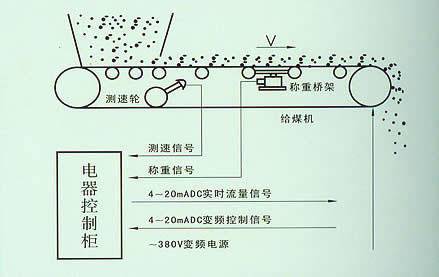

當給煤機運轉時,物料倉內的煤被膠帶拉出(見下面工作原理圖),煤在經過稱重橋架時,傳 感器輸出重量信號至就地控制柜內的稱重顯示控制儀,稱重顯示控制儀將重量信號及測 速輪送出的測速信號進行運算后將給煤機上流過的煤的重量及實時流量通過顯示屏顯示,并將實時流量以4-20mADC形式的信號送至DCS系統。DCS系統根據給煤量白要求將4-20mADC 形式的信號送至就地控制柜內的變頻器,變頻器根據信號量改變輸出電源的頻率,使膠 帶機的帶速發生變化,以實現對給煤量的控制。
給煤機給煤率: | ≤1 6t/h |
媒質參數: | 堆積密度:0.893t/m3 |
粒 度: | 30mm |
給煤機計量準確度: | ±0.5% |
控制準確度: | ±1% |
給煤機使用環境(含控制柜) | |
溫度 | 0-45~C |
濕度 | <850(不結露) |
無導電粉塵 | |
給煤機本體 | |
進出口中心距: | ≤1 5m |
膠帶寬度: | B=500mm-1 200mm |
膠帶線速度: | 0-0.5m/s(用戶定) |
主驅動功率: | 1.1-7.5Kw |
清掃電機功率: | 0.2—3 Kw |
外形尺寸: | (高X寬X深)1 800X800X400mm |
輸入電源: | AC380V,10A二路: |
AC220V,15A一路:(照明電源) | |
輸出電源: | AC380V,5A(變頻輸出)二路: (用于主驅動電機) |
AC380V,5A(輸出)二路; (用于清掃鏈電機) | |
AC36V,10A二路: (用于36V照明燈) | |
信號輸入、輸出端子: | |
模擬量(實時煤流量)輸出: | 4~20mA DC 一對; |
模擬量(頻率控制)輸入: | 4~20mA DC一對; |
堵煤報警信號: | (干接點、常開)一對; |
斷煤報警信號: | (干接點)二對; |
停機信號: | (干接點)一對; |
變頻器啟動/停止信號輸入端子: | (干接點)一對。 |
